Описание

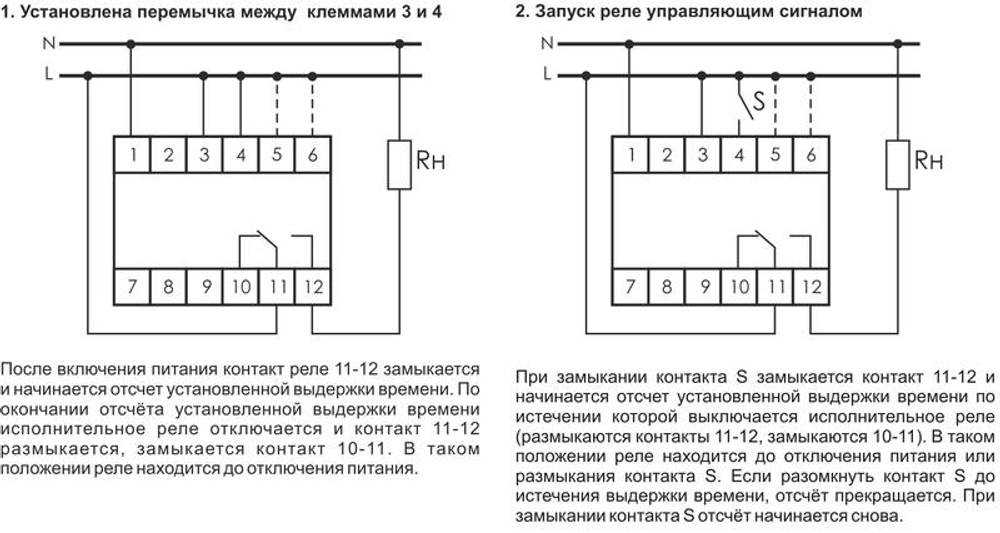

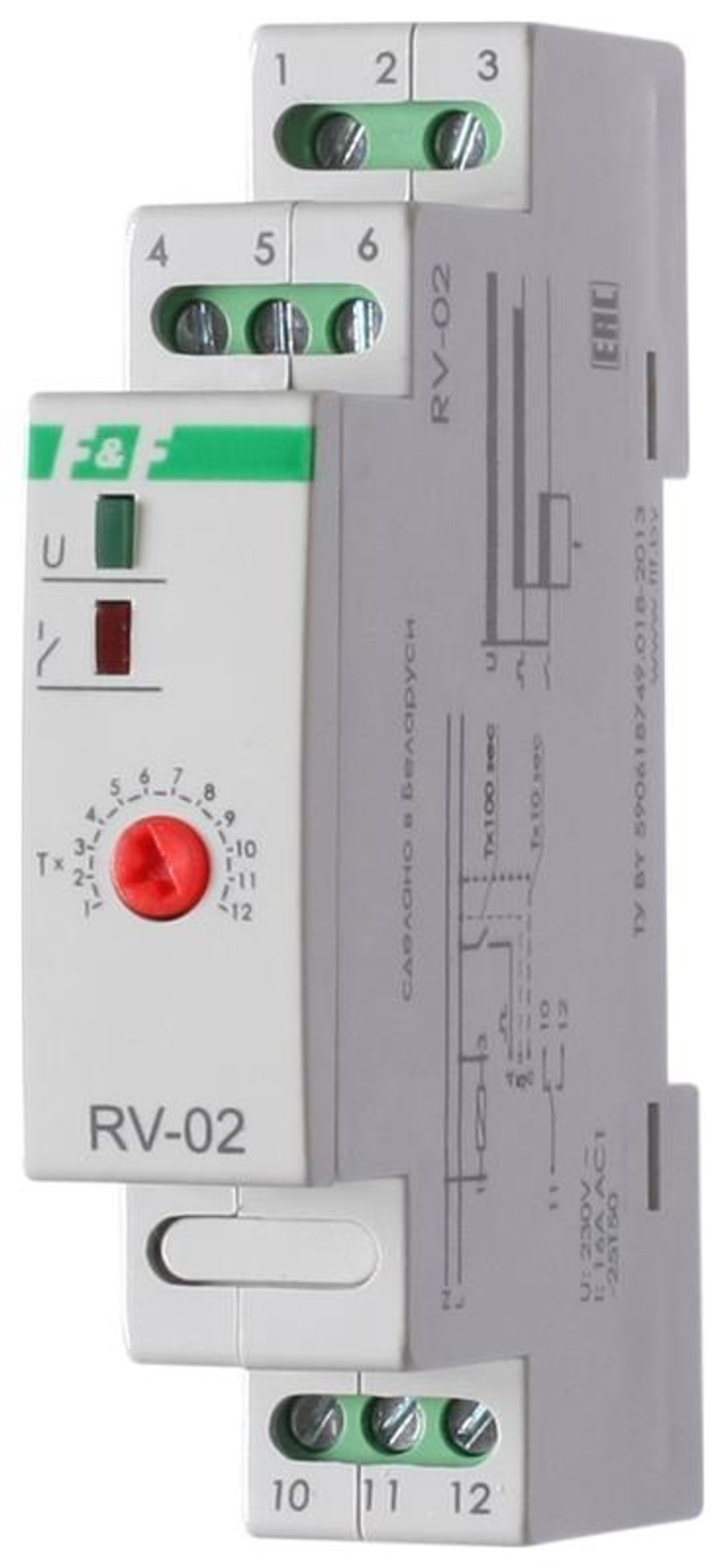

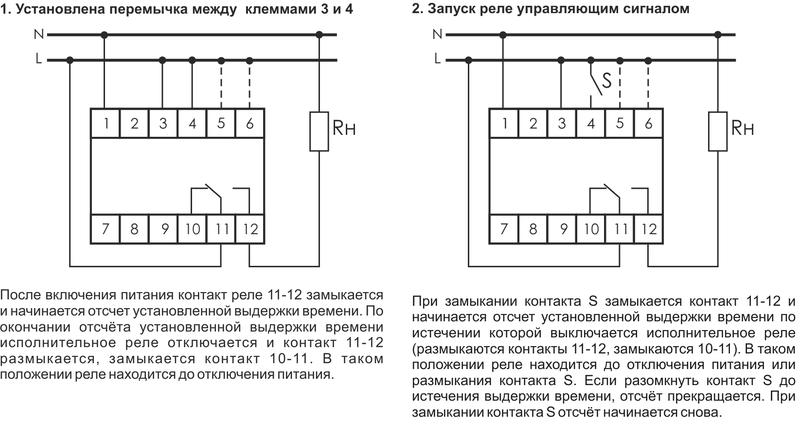

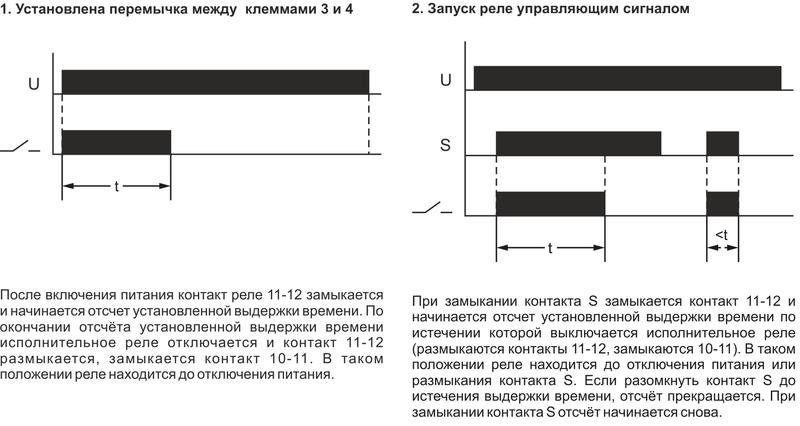

Реле времени серии "RV" Монтаж на DIN-рейку. Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) по истечении заданного отрезка времени. Принцип работы 1. Запуск реле подачей напряжения питания После включения питания контакт реле 11-12 замыкается и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакт 11-12 размыкается, замыкается контакт 10-11. В таком положении реле находится до отключения питания. 2. Запуск реле управляющим сигналом При замыкании контакта S замыкается контакт 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова. Особенности: 2 режима работы; вход управления; напряжение питания 230 В AC; диапазон выдержки времени 0,1...1200 с ; контакт - 1NO/NC (16 А).
Показать полностью
Свернуть
Характеристики
Код ETIM
Реле времени
Кратность товара
1
Страна происхождения
Беларусь
Гарантийный срок
2 года
Возможно дистанционное управление
Нет
Глубина
65
Ширина
18
Высота
90
Род тока включения
Переменный ток (AC)
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц
230...250
Количество выходов с задержкой, переключающий контакт
1
Функция формирования импульсов
Да
Функция звезда/треугольник
Нет
Функция задержки при отключении
Да
Функция задержки при включении
Нет
Диапазон времени
0.1...2073600
