Описание

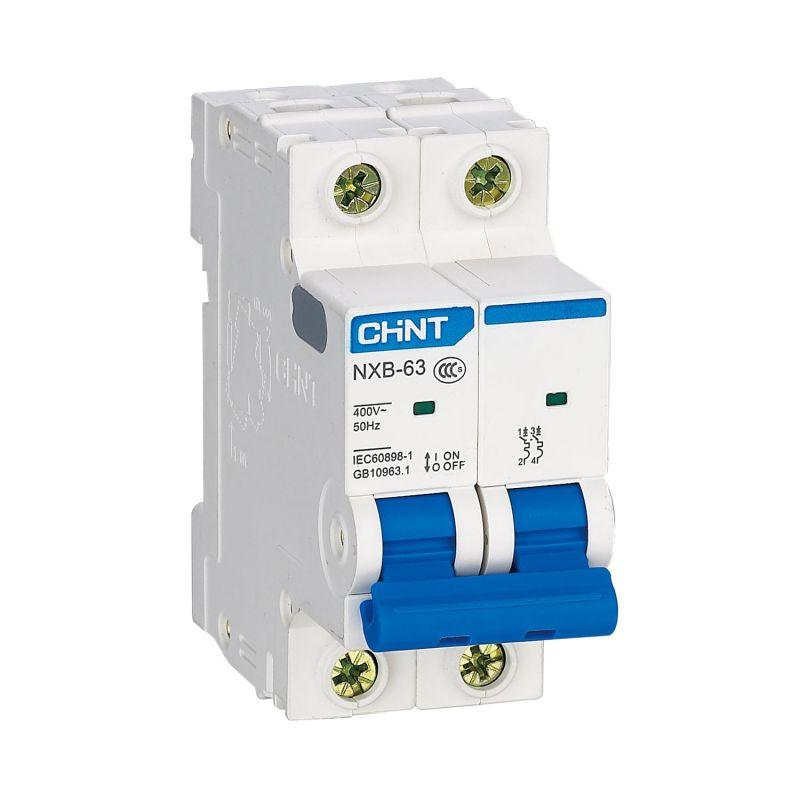

Модульные автоматические выключатели серии NXB-63 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала. Основные характеристики: Номинальный ток – от 1 А до 63 А Исполнение по числу полюсов – 1P; 1P+N; 2P; 3P; 3P+N; 4P Тип характеристики мгновенного срабатывания – B, C, D Предельная отключающая способность – 6000 А; 10000 А (2P, АС230В) Рабочая отключающая способность – 6000 А; 7500 А (2P, АС230В) Механическая износостойкость – 20000 циклов В/О Электрическая износостойкость – 10000 циклов В/О Категория применения – A Класс токоограничения – 3 Степень загрязнения – 2 Степень защиты – IP20 Ширина полюса – 18 мм Монтаж – на симметричную DIN-рейку 35 мм Подключение – кабелем, шины типа PIN и FORK Сигнализация – окошко индикации положения главных контактов Автоматические выключатели серии NXB-63 дополнительно могут оснащаться следующими устройствами: - вспомогательный контакт состояния AX-X1; - сигнальный контакт аварийного срабатывания AL-X1; - независимый расцепитель SHT-X1 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).
Характеристики
Степень защиты IP
IP20
Род тока
Переменный ток (AC)
Номинальное напряжение
400
Код ETIM
Выключатель автоматический модульный
Кратность товара
1
Страна происхождения
Китай
Гарантийный срок
5 лет
Номинальный ток
4
Ширина в числах модульных расстояний
2
Номинальное напряжение изоляции Ui
500
Частота
50,
50...60
Степень загрязнения (число)
2
Глубина монтажа, установки
77.8
С коммутируемым нейтральным проводником
Нет
Характеристика срабатывания
C
Общее количество полюсов
2
Номинальное импульсное напряжение
4
Рабочая температура окружающей среды
-35...70
Сечение многопроволочного гибкого проводника
1...25
Сечение однопроволочного проводника
1...25
Количество защищенных полюсов
2
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
6
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
6
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В
6
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
6
