Описание

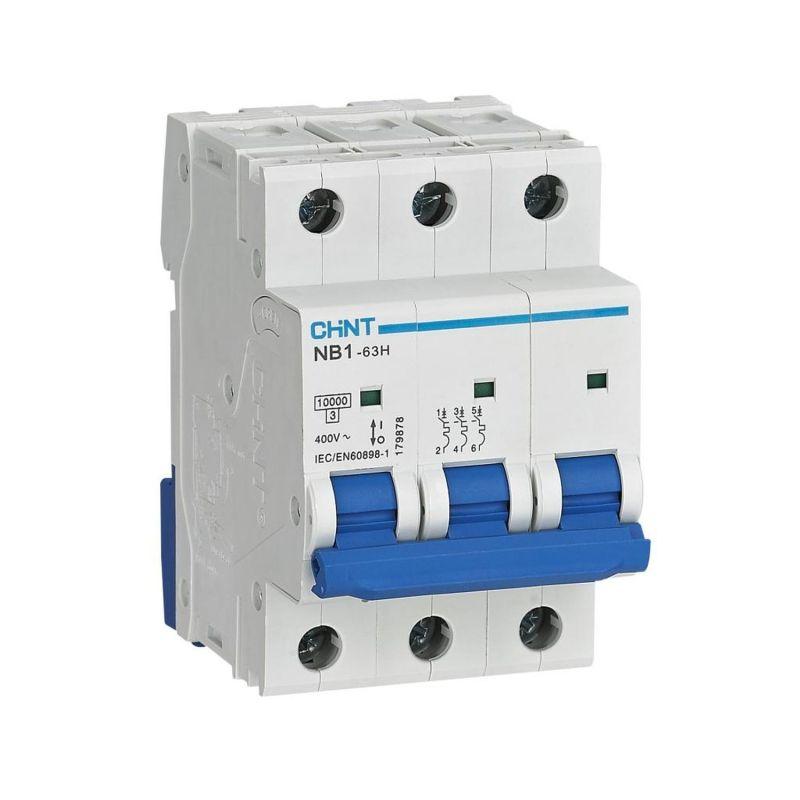

Модульные автоматические выключатели серии NB1-63H предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Основные характеристики: Номинальный ток – от 1 А до 63 А Исполнение по числу полюсов – 1P, 1P+N, 2P, 3P, 4P, 3P+N Тип характеристики мгновенного срабатывания – B, C и D Отключающая способность – 10000 A Механическая износостойкость – 20000 циклов В/О Электрическая износостойкость – 10000 циклов В/О Категория применения – A Класс токоограничения – 3 Степень загрязнения – 2 Степень защиты – IP20 Ширина полюса – 18 мм Монтаж – на симметричную DIN-рейку 35 мм Подключение – кабелем, шины типа PIN и FORK Сигнализация – окошко индикации положения главных контактов Автоматические выключатели серии NB1-63H дополнительно могут оснащаться следующими устройствами: - вспомогательный контакт состояния XF9; - сигнальный контакт аварийного срабатывания XF9J; - независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
Характеристики
Степень защиты IP
IP20
Род тока
Переменный ток (AC)
Номинальное напряжение
400
Код ETIM
Выключатель автоматический модульный
Кратность товара
1
Страна происхождения
Китай
Гарантийный срок
5 лет
Номинальный ток
40
Ширина в числах модульных расстояний
3
Номинальное напряжение изоляции Ui
500
Частота
50,
50...60
Степень загрязнения (число)
2
Глубина монтажа, установки
77.8
С коммутируемым нейтральным проводником
Нет
Характеристика срабатывания
C
Общее количество полюсов
3
Номинальное импульсное напряжение
4
Рабочая температура окружающей среды
-25...40
Сечение многопроволочного гибкого проводника
1...25
Сечение однопроволочного проводника
1...25
Количество защищенных полюсов
3
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
10
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
10
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В
10
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
10
